Descrição:

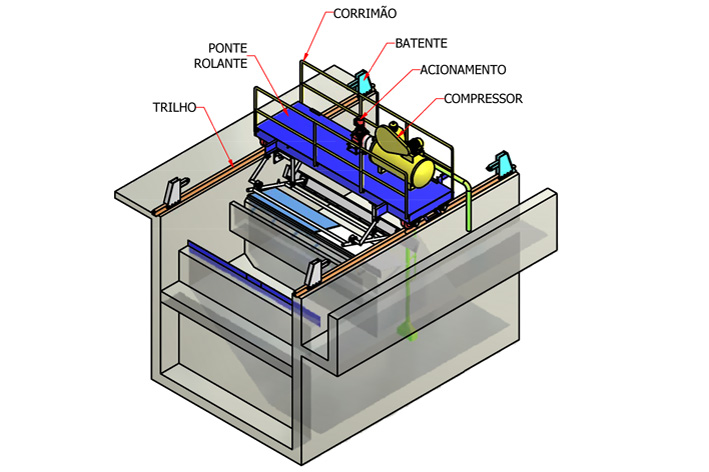

A caixa de areia tipo ponte rolante com air lift para tanques retangulares é constituída por um tubo de sucção para o material sedimentado, suportado por estrutura em viga contínua, até larguras de tanque de 10 m, ou estrutura treliçada para larguras acima de 10 m.
O funcionamento retilíneo da ponte faz com que a areia decantada seja conduzida à canaleta de descarga, através da injeção de ar no fundo do tanque (condução de sólidos por air lift).
A baixa e uniforme velocidade (2 m/min) do tubo de sucção ao longo do fundo do tanque resulta numa efetiva remoção da areia.
O equipamento é dotado de controles automáticos ou manuais para proporcionar um funcionamento contínuo ou intermitente.
Vantagens:
– Ciclo de operação: No início de cada ciclo a ponte é posicionada na extremidade posterior do tanque onde o braço raspador de Superfície está na posição “baixa”, no tanque e inicia-se o movimento. A ponte ao chegar na extremidade anterior do tanque, automaticamente estaciona e inicia-se o mecanismo de levantamento do braço e retorna com o braço recolhido até a outra extremidade, onde inicia-se novamente o ciclo. Os controles de parada e movimentação da ponte e do braço são feitos por chaves fim de curso.

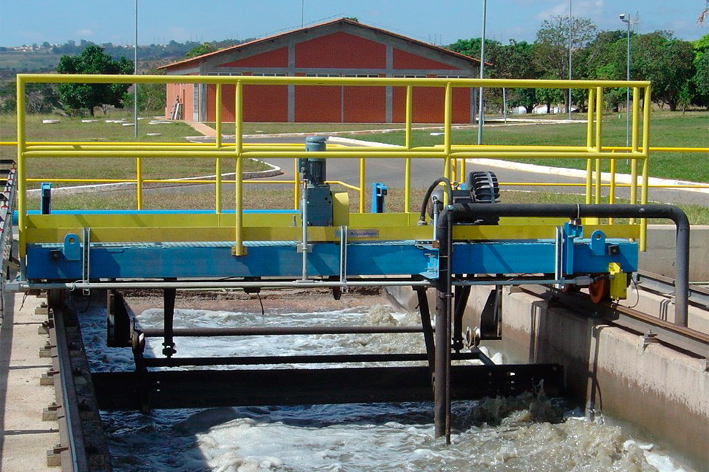

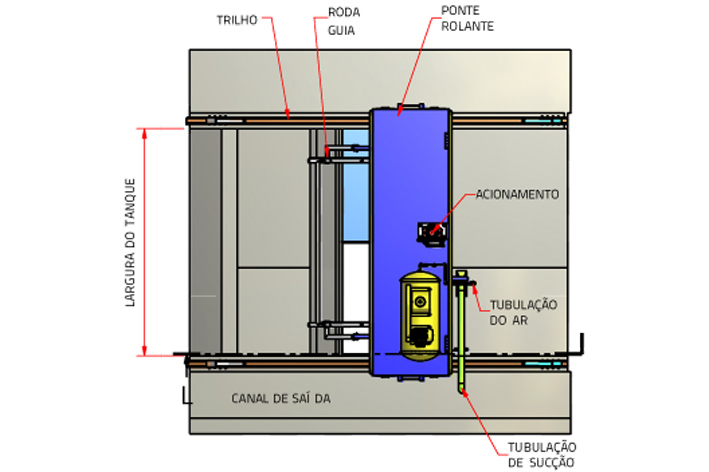

– Ponte: A estrutura é do tipo viga contínua ou treliçada, fabricada com chapas e perfis estruturais em aço carbono. As extremidades da ponte comportam rodas tipo ferroviárias as quais caminham sobre trilhos. A ponte terá passadiço dotado de piso anti-derrapante e guarda corpo em toda a sua extensão.

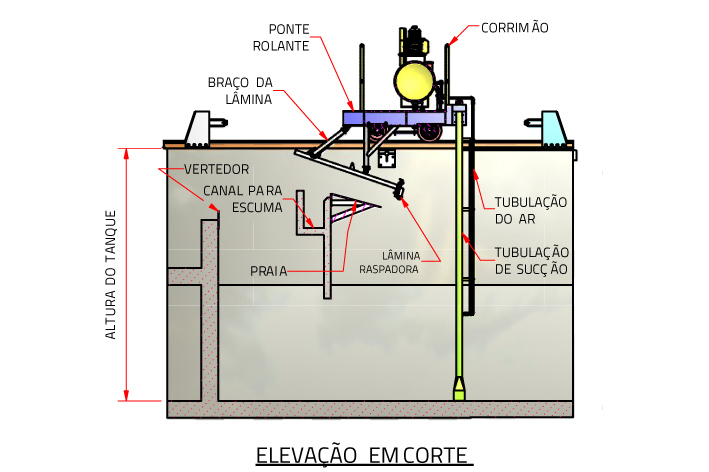

– Sistema Air Lift: A ponte será dotada de um tubo de sucção de areia fixado na parte inferior da estrutura e um tubo de injeção de ar, interno ao tubo de sucção, para a alimentação de ar no fundo do tanque. Um soprador de ar tipo Roots é instalado na ponte para o fornecimento de ar. O material sedimentado é conduzido pela tubulação de sucção até a canaleta de descarga localizada na lateral do tanque.
– Acionamentos: O acionamento localiza-se em uma das extremidades da ponte e é constituído por motorredutor com freio eletromagnético. O redutor de velocidade é do tipo de engrenagens helicoidais, eixos paralelos e possui eixo de saída oco montado no eixo das rodas motrizes. O raspador é acionado por motorredutor tipo engrenagens helicoidais, montado diretamente no eixo de translação, que transmitem às rodas tipo ferroviárias o movimento de translação. O braço raspador de superfície também é acionado por mecanismo automático de contra-peso e permite a retirada do material sobrenadante.
– Alimentação elétrica e controles: A alimentação elétrica e de controles é do tipo barramento blindado.
